陕西空压机余热回收，空压机余热回收原理及其应用

一、陕西成林空压机热量的产生

1.压缩空气高温的产生

在空压机工作过程中，压缩空气在外力作用下，分子势能转换成分子动能，分子动能增加，分子热运动剧烈，使分子温度升高，表现为，压缩后的空气温升大幅升高。

2.润滑油高温的产生

在陕西成林空压机的压缩过程中，主要依靠设备的主轴运转，带动压缩过程进行。由于主轴在运转过程中，与轴瓦产生摩擦，导致主轴温度升高。升高的温度，对运行中的设备危害很大，这部分热量就要依靠润滑油在对运转部件润滑过程中，将热量带走。带走的热量，最后传递给润滑油，使润滑油温度升高。

二、陕西成林空压机热量产生的原因

热力学的定律：热力系内物质的能量可以传递，其形式可以转换，在准换和传递过程中，各种形式能量的总量保持不变。

根据这律，空压机热量的产生，靠电动机在电能作用下，对空压机系统做功。使系统内能增加，表现为，油温和压缩气体温度升高。

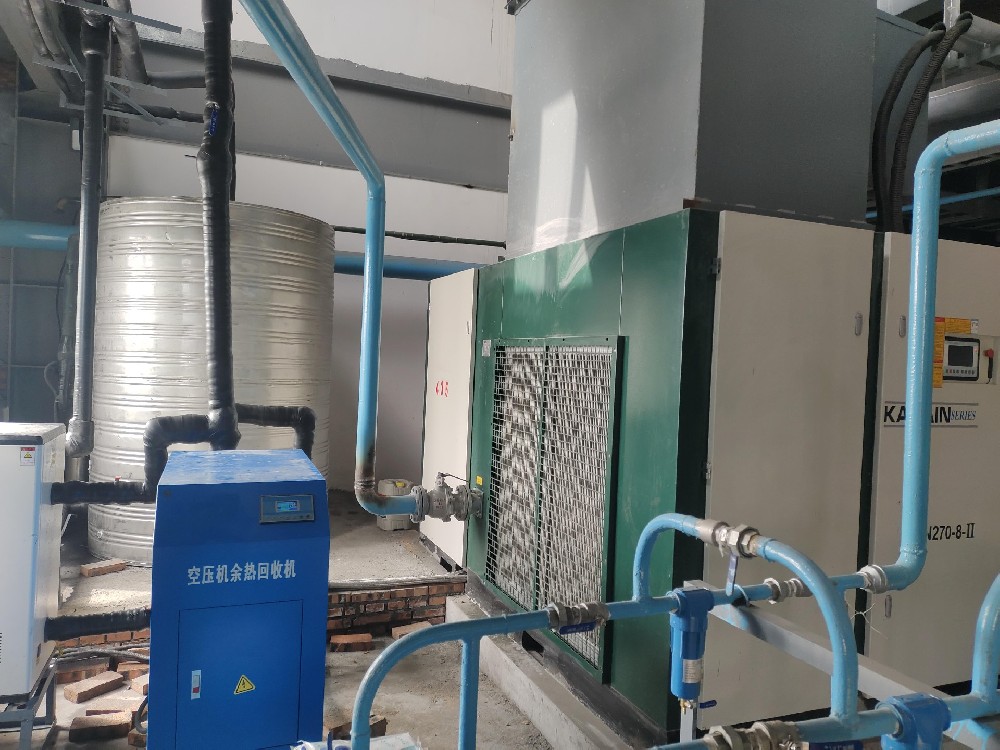

三、可回收部分热量的管路设计

针对陕西成林空压机中可利用的部分：

（1）气冷却器13%，

（2）油冷却器72%进行改造和利用。

1）压缩气体改造：在压缩空气出口管道处，重新接通一管道，将高温压缩空气引出，与热水机组上高温空气进口连接。使压缩空气进入板换中，与生活用水换热后，从板换的空气出口处引出，再与压缩空气出口末端管道连接，使经冷却后的压缩空气提供给用户。

（2）滑油管路改造：润滑油在气油分离器中分离后，将高温的润滑油经过钢丝软管引出，进入到换热器内。在板换内，与水换热后。再油钢丝软管引出。为保证陕西成林螺杆空压机的运行稳定，避免因换热器有故障，或换热器检修等问题，在设计过程中，另外再设计一条回路，直接将高温油连接到换热器的回油端。在换热器的回油端，设计安装一电动三通阀。将换热器回油端的没有进入板换的高温油，和进入板换的低温油分别处理。高温润滑油经过三通阀后，将这部分润滑油引入到螺杆空压机自身装配的油冷却系统中。在这个冷却系统中，润滑油中的热量直接被冷却水带走，没有经过回收。冷却后的润滑油，再进入螺杆式空压机机体内，参与设备的冷却。而经过板换回收热量后的润滑油，引入到润滑油回油泵，继续参与油路循环。
