陕西零气耗鼓风吸附式干燥器详细介绍

陕西零气耗鼓风吸附式干燥器详细介绍

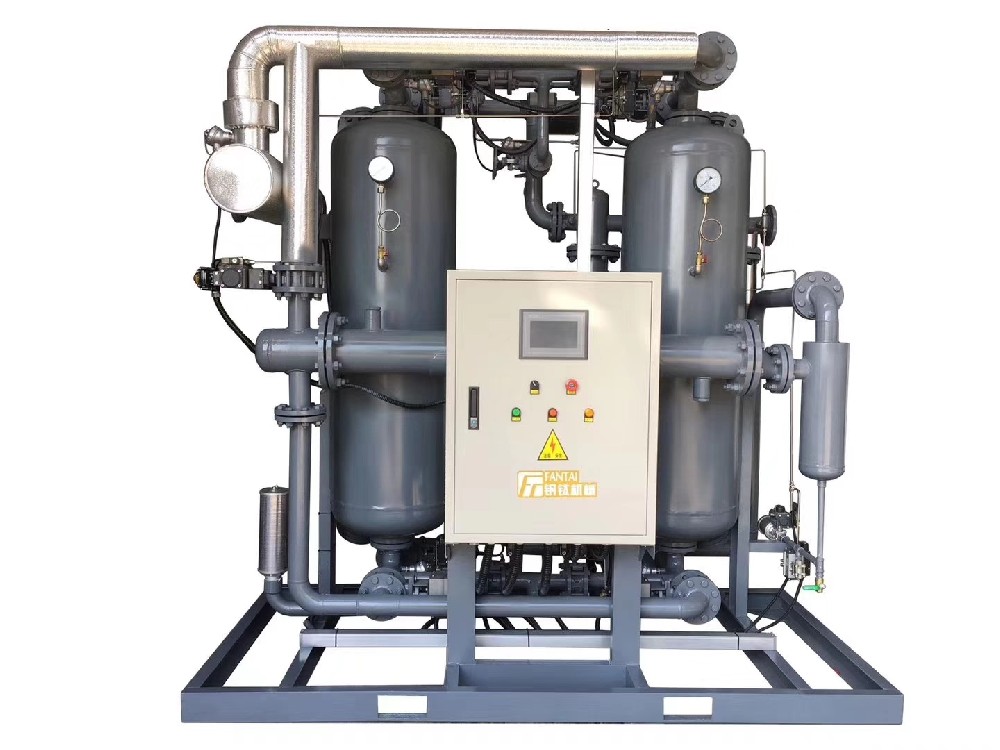

一：产品简介及特点

鼓风零气耗再生吸附干燥机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压高温下再生的特性，达到干燥压缩空气的目的。本系列产品集有热再生和无热再生的优点，对再生采用鼓风机与加热器用大气加热的空气再生，从而避免成品的再生气耗量，冷吹时利用冷却器加鼓风机循环冷却再生；最终达到节能的目的。它避免了无热再生干燥机切换时间短、气耗量大的缺点，同时也避免了有热再生空气干燥机电能损耗大的缺点。该干燥机具有切换合理，无再生气耗的特点，被广泛应用于冶金、电力、食品、化工、石油、医药、化纤、纺织、烟草、仪器、仪表、自动化控制等行业。

鼓风零气耗再生吸附干燥机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在高温低压下用部分干燥后的空气使吸附塔中的吸附剂再生。经过一定的时间，两塔相互切换，这样就保证了干燥压缩空气的连续供应。每个塔的工作过程分为四个阶段：吸附－泄压-再生（包括加热再生和冷却）－充压。

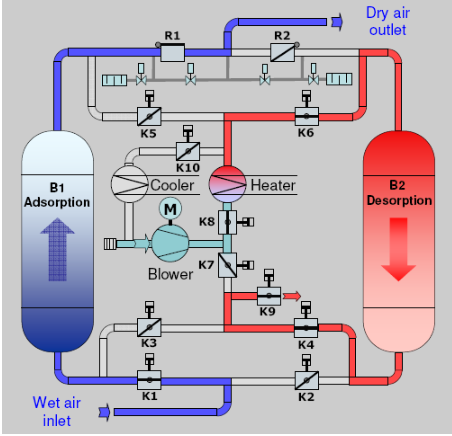

二、工艺流程及原理图

如（图一，以A塔工作，B塔加热再生为例）——压缩空气进入，进气气动切换阀（K1）开启，湿的压缩空气进入A塔进行干燥，然后经排气单向阀（R1），将干燥空气输出，B塔进行加热再生；鼓风机M吸入大气进入加热器内，再生空气被加热，温度上升，经再生阀（K6）流进B塔吸收其中的干燥剂中的水分，使B塔中的干燥剂再生，最后经排气气动阀（K4-K9）排出。此为加热再生阶段。随着B塔加热时间的增加，B塔内的温度逐渐上升，经过一定时间，加热器断电，再生冷空气循环冷却，此为冷却阶段。根据设定的循环周期稳定运行。

三：工况条件和技术指标

●进气温度：4℃—45℃

●工作压力：0.6-1.6MPA

●电源：380V/3Ph/50Hz

●鼓风机吸气最大进口条件：40℃ （RH=65%）

●成品气露点：-20℃～-40℃可调

●干燥剂：活性氧化铝或分子筛混合

●工作方式：两吸附筒交替连续工作

●进气含油量：<0.1PPM

●压力损耗：<0.02MPa

●再生方式：微热再生

●工作周期：Ｔ＝60~480分钟

●额定工况：工作压力0.7 MPa，进气温度38℃，环境温度38℃,压力露点-40℃，鼓风机吸气进口条件: 38℃（RH = 65%），再生耗气量：0

●安装方式：室内、无基础，混凝土地面找平，环境温度＞0℃

注：

 一、可选配置

1、露点仪

2、露点控制功能

3、干燥、再生状态显示

4、高露点报警

5、误动作报警

6、整机旁通管路

7、前/后置过滤器安装在整机上

8、西门子、ABB等品牌的PLC、触摸屏等

9、从RS485 I/O、Profibus、Modbus、到以太网连接等各种通讯要求。

二、对特殊要求、特殊规格枃可定制。
